據Chiphell論壇爆料，NVIDIA GeForce RTX 5090顯卡的PCB照片已經曝光。
PCB板，全稱為印制電路板（Printed Circuit Board），是顯卡的核心組成部分之一。它是一塊絕緣板，上面布滿了GPU、顯存、供電、接口等電子元件和導線，這些元件和導線通過焊接連接在一起，共同構成了顯卡的電路系統。

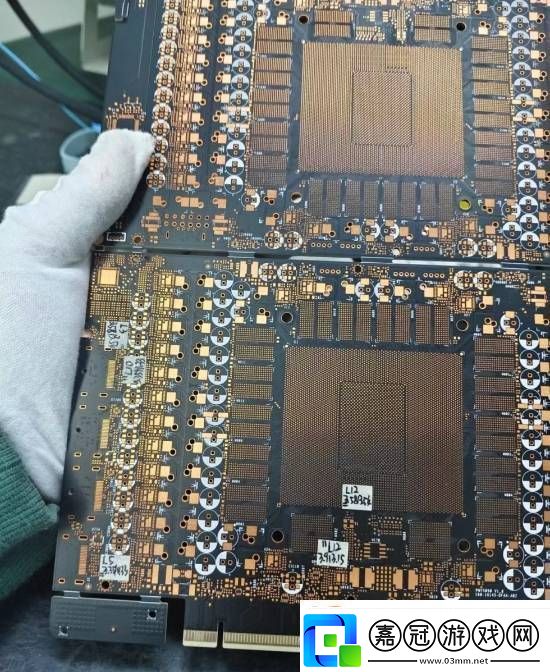

這張PCB照片顯示，RTX 5090將采用大量的GDDR7顯存位點，以及為下一代Blackwell GB202 GPU設計的巨大BGA封裝。GB202 GPU是Blackwell架構中的旗艦芯片，將驅動RTX 5090以及未來可能的RTX 5090 Ti/RTX 5080 Ti等高端顯卡。
據悉，RTX 5090將搭載GB202-300 GPU，擁有21,760個CUDA核心和170個流處理器。預計該顯卡的出廠頻率將接近3 GHz。
內存方面，PCB上有16個GDDR7顯存位點，確認最高可支持32GB顯存。
這些GDDR7模塊的排列方式與之前的泄露消息一致，速度可達28 Gbps，通過512位總線接口提供高達1792 GB/s的帶寬，大幅提升了現有RTX 4090的1008 GB/s帶寬。GPU和顯存預計將配備約30個VRM相位和60多個主PCB上的電容器。
如此強大的性能需要大量的電力供應，這張緊湊的PCB似乎僅通過一個16針電源接口供電，符合最新的12V-2x6標準。單個16針接口可提供高達600W的功率，與RTX 5090 GPU的最大TBP相匹配。
進一步放大PCB可以看到型號為“PNT5090 v1.0”以及“100-10145-DFAA-A02”。RTX 5090將采用兩種基板設計，PG144和PG145 SKU30。前者是Founders Edition顯卡的參考設計，后者是AIB型號的參考設計。盡管PCB尺寸更短，但NVIDIA似乎采用了更標準的設計方法，與之前的傳聞?dòng)兴煌?/p>
NVIDIA GeForce RTX 5090預計將于1月底或2月初推出，而RTX 5080計劃于1月中旬上市。
